پنوماتیک الکتریکی (Electro Pneumatics) چیست و کجا استفاده میشود؟
مقدمه
پنوماتیک الکتریکی یا Electro‑Pneumatics یکی از مهمترین فناوریهای اتوماسیون صنعتی است که ترکیبی از سیگنالهای الکتریکی و توان و حرکت پنوماتیکی را برای کنترل تجهیزات، ماشینآلات و خطوط تولید فراهم میکند. این فناوری به دلیل سرعت بالا، هزینه مناسب، ایمنی، قابلیت اتوماسیون و نگهداری ساده، در دهها صنعت مختلف بهعنوان یک استاندارد پذیرفته شده است.
در این مقاله، بهصورت کامل و کاربردی بررسی میکنیم که پنوماتیک الکتریکی چیست، چگونه کار میکند، چه اجزایی دارد، در چه صنایعی استفاده میشود، چه مزایا و محدودیتهایی دارد و چرا امروزه یکی از پایههای اصلی اتوماسیون صنعتی محسوب میشود.
پنوماتیک الکتریکی چیست؟
پنوماتیک الکتریکی یا Electro‑Pneumatics به مجموعهای از فناوریها گفته میشود که در آن سیگنالهای الکتریکی وظیفه هدایت، کنترل و مدیریت عملکرد اجزای پنوماتیکی را بر عهده دارند و در نتیجه، ترکیبی از دقت و هوشمندی سیستمهای الکتریکی با سرعت و توان سیستمهای هوای فشرده ایجاد میشود. در این سیستم، فرمانها ابتدا بهصورت الکتریکی تولید میشوند؛ یعنی کنترلرها، سنسورها، کلیدها یا PLC با ارسال یک سیگنال الکتریکی تصمیم میگیرند که کدام عملگر باید فعال شود. این فرمان الکتریکی سپس به شیرهای برقی منتقل میشود و شیر با تغییر وضعیت خود مسیر عبور هوای فشرده را باز یا بسته میکند. هوای فشرده که از قبل توسط کمپرسور تولید و توسط واحد مراقبت تصفیه و تنظیم شده است، پس از عبور از شیر به داخل سیلندر یا عملگر پنوماتیکی وارد میشود و باعث ایجاد حرکت خطی یا چرخشی میگردد. به این ترتیب، الکتریسیته نقش مغز سیستم را بازی میکند و تصمیمگیری و فرماندهی را بر عهده دارد، در حالی که هوا نقش عضله را دارد و نیروی لازم برای حرکت را تولید میکند. این ترکیب باعث میشود سیستم نهتنها سریع و قابل اعتماد باشد، بلکه امکان برنامهریزی، کنترل دقیق، هماهنگی با سایر تجهیزات اتوماسیون و اجرای چرخههای تکراری با سرعت بالا را نیز فراهم کند. پنوماتیک الکتریکی به دلیل همین ویژگیها در بسیاری از صنایع بهعنوان یک فناوری استاندارد شناخته میشود، زیرا هم از نظر هزینه مقرونبهصرفه است، هم نگهداری سادهای دارد، هم ایمنی بالایی ارائه میدهد و هم میتواند در محیطهای صنعتی سخت بدون کاهش عملکرد به کار خود ادامه دهد. در واقع، این سیستم پلی میان دنیای کنترل الکتریکی و دنیای حرکت پنوماتیکی ایجاد میکند و امکان ساخت ماشینآلات هوشمند، سریع و قابل اتکا را فراهم میسازد.
پنوماتیک الکتریکی چگونه کار میکند؟
پنوماتیک الکتریکی بر اساس ترکیب فرمانهای الکتریکی و نیروی هوای فشرده عمل میکند و این فرآیند بهصورت مرحلهای و پیوسته در یک چرخه کنترلشده انجام میشود. در این سیستم، ابتدا فرمانها در بخش الکتریکی تولید میشوند و سپس این فرمانها مسیر عبور هوای فشرده را در بخش پنوماتیکی تعیین میکنند. نتیجه این تعامل، ایجاد حرکت خطی یا چرخشی در سیلندرها و عملگرهاست. عملکرد این سیستم بهظاهر ساده است، اما در عمل مجموعهای از هماهنگیهای دقیق بین اجزای الکتریکی، مکانیکی و پنوماتیکی را شامل میشود که باعث میشود ماشینآلات صنعتی بتوانند با سرعت بالا، دقت مناسب و تکرارپذیری قابل اعتماد کار کنند.
تولید و آمادهسازی هوا
در نخستین مرحله، هوای فشرده توسط کمپرسور تولید میشود و این هوا باید قبل از ورود به مدار پنوماتیکی از نظر کیفیت، فشار و رطوبت به سطح استاندارد برسد. واحد مراقبت که شامل فیلتر، رگلاتور و در صورت نیاز روغنزن است، وظیفه دارد ناخالصیها، ذرات معلق و رطوبت را از هوا جدا کند و فشار را در مقدار مناسب تنظیم نماید. کیفیت هوای فشرده نقش بسیار مهمی در عملکرد سیستم دارد، زیرا وجود رطوبت یا آلودگی میتواند باعث کاهش عمر شیرها، سیلندرها و عملگرها شود. بنابراین مرحله آمادهسازی هوا یکی از پایههای اصلی عملکرد صحیح پنوماتیک الکتریکی محسوب میشود.
دریافت فرمان الکتریکی
در مرحله دوم، سیستم کنترل الکتریکی فرمان لازم را برای شروع یک حرکت یا تغییر وضعیت صادر میکند. این فرمان ممکن است از سوی PLC، سنسورهای مختلف، کلیدهای دستی، رلهها یا کنترلرهای صنعتی تولید شود. هر یک از این اجزا بسته به نوع کاربرد، وظیفه دارند وضعیت سیستم را تشخیص دهند و تصمیم بگیرند که چه زمانی باید یک شیر برقی فعال شود. برای مثال، یک سنسور نوری ممکن است حضور یک قطعه را تشخیص دهد و این اطلاعات را به PLC ارسال کند تا PLC تصمیم بگیرد که سیلندر باید به جلو حرکت کند یا به عقب برگردد. این مرحله در واقع مغز سیستم است و تعیین میکند که چه عملی باید انجام شود.
تبدیل فرمان الکتریکی به حرکت
در مرحله سوم، فرمان الکتریکی به یک عمل مکانیکی تبدیل میشود. این تبدیل توسط شیرهای برقی انجام میگیرد. شیر برقی با دریافت سیگنال الکتریکی، وضعیت داخلی خود را تغییر میدهد و مسیر عبور هوای فشرده را باز یا بسته میکند. با تغییر مسیر هوا، سیلندر یا عملگر پنوماتیکی حرکت میکند و نیروی لازم برای انجام کار تولید میشود. این حرکت میتواند خطی، چرخشی، رفتوبرگشتی یا حتی ترکیبی باشد. سرعت، قدرت و جهت حرکت همگی به نوع شیر، فشار هوا و طراحی مدار بستگی دارند. این مرحله قلب سیستم است، زیرا در این نقطه است که انرژی هوای فشرده به حرکت واقعی تبدیل میشود.
بازخورد و کنترل
در مرحله چهارم، سیستم نیاز دارد بداند که آیا حرکت موردنظر بهدرستی انجام شده است یا خیر. این وظیفه بر عهده سنسورها و تجهیزات بازخورد است. سنسورهای موقعیت، فشار یا نزدیکی وضعیت سیلندر و عملگر را گزارش میدهند و این اطلاعات دوباره به سیستم کنترل ارسال میشود. کنترلر با تحلیل این دادهها تصمیم میگیرد که فرمان بعدی چه باشد. این چرخه بازخورد باعث میشود سیستم بتواند با دقت بیشتری کار کند، خطاها را کاهش دهد و در صورت بروز مشکل، عملکرد را متوقف یا اصلاح کند. این مرحله نقش مهمی در ایمنی، دقت و هماهنگی سیستم دارد.
اجزای اصلی سیستم پنوماتیک الکتریکی
سیستم پنوماتیک الکتریکی از دو بخش اصلی تشکیل شده است: بخش الکتریکی که وظیفه فرماندهی و کنترل را بر عهده دارد و بخش پنوماتیکی که نیروی لازم برای حرکت را تولید میکند. این دو بخش در کنار هم یک سیستم کامل و هماهنگ را تشکیل میدهند که میتواند در خطوط تولید، ماشینآلات صنعتی و تجهیزات اتوماسیون بهصورت دقیق و قابل اعتماد کار کند. شناخت اجزای هر بخش به درک بهتر عملکرد کلی سیستم کمک میکند و باعث میشود طراحی، نگهداری و عیبیابی آن سادهتر شود.
اجزای الکتریکی
بخش الکتریکی شامل مجموعهای از تجهیزات کنترلی است که وظیفه تولید فرمان، پردازش اطلاعات و مدیریت عملکرد سیستم را بر عهده دارند. PLC یا کنترلر منطقی برنامهپذیر بهعنوان مرکز تصمیمگیری عمل میکند و بر اساس برنامهای که برای آن نوشته شده، فرمانهای لازم را صادر میکند. سنسورها که شامل انواع القایی، نوری، مغناطیسی و فشار هستند، وضعیت محیط و موقعیت اجزا را تشخیص میدهند و اطلاعات را به کنترلر ارسال میکنند. سوئیچها و کلیدهای فرمان امکان کنترل دستی را فراهم میکنند و رلهها و تایمرها برای ایجاد تاخیر، تقویت سیگنال یا تغییر وضعیت مدار به کار میروند. کابلها و اتصالات الکتریکی نیز وظیفه انتقال سیگنالها را بر عهده دارند و نقش مهمی در پایداری سیستم ایفا میکنند.
اجزای پنوماتیکی
بخش پنوماتیکی شامل تجهیزاتی است که با استفاده از هوای فشرده نیروی لازم برای حرکت را تولید میکنند. کمپرسور هوا منبع اصلی تولید انرژی است و واحد مراقبت وظیفه دارد کیفیت هوا را در سطح استاندارد نگه دارد. شیرهای برقی مسیر عبور هوا را کنترل میکنند و سیلندرهای پنوماتیکی حرکت خطی یا چرخشی ایجاد میکنند. شیلنگها و اتصالات وظیفه انتقال هوا را بر عهده دارند و عملگرهای چرخشی و خطی برای انجام کارهای مختلف مانند جابجایی، فشار دادن، نگهداشتن یا چرخاندن قطعات استفاده میشوند. این بخش در واقع بازوی اجرایی سیستم است و تمام نیروی مکانیکی لازم را فراهم میکند.
چرا از پنوماتیک الکتریکی استفاده میشود؟
پنوماتیک الکتریکی به دلیل ترکیب سرعت، ایمنی، هزینه مناسب و قابلیت اتوماسیون، یکی از محبوبترین فناوریها در صنایع مختلف است. این سیستم میتواند با سرعت بسیار بالا عمل کند و برای خطوط تولیدی که نیاز به تکرار سریع و دقیق دارند، گزینهای ایدهآل محسوب میشود. از آنجا که انرژی مورد استفاده هواست، خطر آتشسوزی یا انفجار وجود ندارد و این موضوع آن را برای محیطهای حساس بسیار مناسب میکند. هزینه ساخت و نگهداری این سیستم نسبت به هیدرولیک یا سیستمهای الکتریکی خالص پایینتر است و قطعات آن ساختار سادهای دارند که تعمیر و سرویس آنها را آسان میکند. علاوه بر این، ترکیب فرمانهای الکتریکی با نیروی پنوماتیکی امکان برنامهریزی و کنترل کامل را فراهم میکند و سیستم را برای اتوماسیون صنعتی بسیار کارآمد میسازد. مقاومت بالا در برابر گردوغبار، رطوبت و شرایط سخت محیطی نیز باعث شده این فناوری در بسیاری از صنایع بهعنوان یک استاندارد پذیرفته شود.
معایب و محدودیتها
هرچند پنوماتیک الکتریکی یکی از پرکاربردترین فناوریهای اتوماسیون صنعتی است، اما مانند هر سیستم دیگری محدودیتهایی دارد که باید هنگام طراحی و انتخاب آن در نظر گرفته شود. یکی از مهمترین محدودیتها، دقت کنترل پایینتر نسبت به سیستمهای سرووموتوری است، زیرا در پنوماتیک، هوا بهعنوان یک سیال تراکمپذیر رفتار میکند و همین ویژگی باعث میشود کنترل موقعیت و سرعت با دقت بسیار بالا دشوار باشد. علاوه بر این، این سیستم برای عملکرد خود به کمپرسور و شبکه توزیع هوای فشرده نیاز دارد و این موضوع باعث افزایش هزینه اولیه، نیاز به فضای نصب و الزام به نگهداری دورهای میشود. از نظر صوتی نیز سیستمهای پنوماتیکی معمولاً صدای بیشتری نسبت به سیستمهای الکتریکی تولید میکنند، زیرا تخلیه هوا، عملکرد شیرها و کارکرد کمپرسور همگی منبع تولید صدا هستند. محدودیت دیگر این است که پنوماتیک نمیتواند نیروهای بسیار بالا مانند هیدرولیک تولید کند و به همین دلیل در کاربردهای سنگین مانند پرسهای بزرگ یا تجهیزات با بارهای بسیار زیاد مناسب نیست. با وجود این محدودیتها، پنوماتیک الکتریکی همچنان در بسیاری از صنایع به دلیل سرعت، سادگی و هزینه مناسب جایگاه خود را حفظ کرده است.
کاربردهای پنوماتیک الکتریکی در صنعت

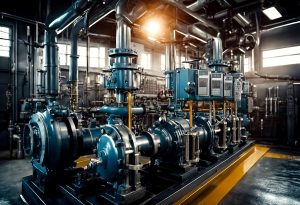

کاربرد پنوماتیک الکتریکی در صنعت
پنوماتیک الکتریکی به دلیل سرعت بالا، قابلیت اتوماسیون، هزینه مناسب و نگهداری ساده، تقریباً در تمام صنایع مدرن حضور دارد و بهعنوان یکی از ستونهای اصلی اتوماسیون صنعتی شناخته میشود. این سیستم در خطوط تولیدی که نیاز به تکرار سریع، حرکتهای دقیق و عملکرد قابل اعتماد دارند، نقش کلیدی ایفا میکند و به همین دلیل در کارخانهها، ماشینآلات بستهبندی، تجهیزات مونتاژ، دستگاههای انتقال مواد و بسیاری از فرآیندهای تولیدی مورد استفاده قرار میگیرد. گستردگی کاربرد این فناوری به حدی است که در بسیاری از صنایع، بدون وجود سیستمهای پنوماتیک الکتریکی، امکان دستیابی به سرعت و بهرهوری فعلی وجود نداشت.
صنایع بستهبندی
در صنعت بستهبندی، پنوماتیک الکتریکی یکی از اصلیترین فناوریها برای انجام عملیات سریع و تکراری است. دستگاههای جابجایی سریع، پرکنها، درببندیها، لیبلزنها و پالتایزرها همگی به کمک سیلندرها و شیرهای برقی کار میکنند. سرعت بالای حرکت سیلندرها باعث میشود خطوط بستهبندی بتوانند در هر دقیقه صدها عملیات انجام دهند. همچنین، ترکیب فرمانهای الکتریکی با عملگرهای پنوماتیکی امکان هماهنگی دقیق بین بخشهای مختلف دستگاه را فراهم میکند و باعث میشود فرآیند بستهبندی با کمترین خطا و بیشترین سرعت انجام شود. این ویژگیها باعث شده پنوماتیک الکتریکی در صنعت بستهبندی تقریباً غیرقابل جایگزین باشد.
صنایع خودروسازی
در صنعت خودروسازی، پنوماتیک الکتریکی در بخشهای مختلف خطوط مونتاژ نقش مهمی دارد. بسیاری از پرسهای سبک، گیرهها، فیکسچرها، رباتهای پنوماتیکی و تجهیزات تست و کنترل کیفیت با استفاده از این فناوری کار میکنند. سرعت بالا و قابلیت تکرارپذیری دقیق باعث میشود این سیستم برای مونتاژ قطعات کوچک، جابجایی اجزا و انجام عملیات سریع بسیار مناسب باشد. علاوه بر این، ایمنی بالای پنوماتیک در محیطهایی که احتمال جرقه یا آتشسوزی وجود دارد، یک مزیت مهم محسوب میشود. در بسیاری از ایستگاههای مونتاژ، ترکیب PLC و عملگرهای پنوماتیکی امکان ایجاد چرخههای کاملاً اتوماتیک را فراهم کرده است.
صنایع غذایی و دارویی
در صنایع غذایی و دارویی، تمیزی، سرعت و قابلیت استریلسازی اهمیت بسیار زیادی دارد و پنوماتیک الکتریکی دقیقاً به همین دلیل انتخابی ایدهآل است. دستگاههای پرکن مایعات و پودر، سیستمهای بستهبندی استریل، تجهیزات انتقال مواد و ماشینآلات تولید قرص و کپسول همگی از پنوماتیک الکتریکی استفاده میکنند. از آنجا که هوا یک سیال تمیز و بدون خطر آلودگی است، استفاده از آن در محیطهای حساس بسیار مناسب است. همچنین، امکان شستوشو و استریل کردن تجهیزات بدون آسیب به اجزای پنوماتیکی، این فناوری را برای صنایع دارویی و غذایی به یک استاندارد تبدیل کرده است.
صنایع الکترونیک
در صنعت الکترونیک، عملیات مونتاژ قطعات کوچک، Pick & Place، تست و بازرسی نیازمند سرعت بالا و دقت مناسب است. پنوماتیک الکتریکی در این حوزه به دلیل وزن کم عملگرها، سرعت زیاد و قابلیت هماهنگی با سیستمهای کنترل الکتریکی، کاربرد گستردهای دارد. دستگاههای مونتاژ بردهای الکترونیکی، تجهیزات قراردهی قطعات SMD و سیستمهای تست عملکردی اغلب از سیلندرهای کوچک و شیرهای برقی سریع استفاده میکنند. این سیستمها میتوانند در هر ثانیه چندین حرکت دقیق انجام دهند و همین ویژگی باعث شده در خطوط تولید الکترونیک بسیار محبوب باشند.
صنایع چوب و مبلمان
در صنایع چوب و مبلمان، پنوماتیک الکتریکی در دستگاههایی مانند پرسهای سبک، CNCهای پنوماتیکی، گیرهها و فیکسچرها کاربرد دارد. این سیستمها به دلیل سرعت بالا و قابلیت ایجاد نیروی کافی برای نگهداشتن یا جابجایی قطعات چوبی، در بسیاری از مراحل تولید مبلمان مورد استفاده قرار میگیرند. همچنین، مقاومت پنوماتیک در برابر گردوغبار و شرایط محیطی سخت باعث میشود عملکرد آن در کارگاههای چوبکاری پایدار و قابل اعتماد باشد.
خطوط تولید اتوماتیک
در خطوط تولید اتوماتیک، پنوماتیک الکتریکی یکی از اجزای اصلی برای جابجایی قطعات، کنترل موقعیت، انجام عملیات تکراری و اجرای سیستمهای ایمنی و اینترلاک است. این سیستمها میتوانند با سرعت بسیار بالا و هماهنگی کامل با PLC کار کنند و چرخههای پیچیده تولید را با دقت بالا اجرا نمایند. از جابجایی قطعات کوچک گرفته تا کنترل موقعیت دقیق در ایستگاههای مونتاژ، پنوماتیک الکتریکی نقش مهمی در افزایش بهرهوری و کاهش خطا دارد. همچنین، سیستمهای ایمنی مبتنی بر پنوماتیک مانند قفلهای ایمنی و اینترلاکها در بسیاری از خطوط تولید برای جلوگیری از خطرات احتمالی استفاده میشوند.
تفاوت پنوماتیک الکتریکی با پنوماتیک معمولی
| ویژگی | پنوماتیک معمولی | پنوماتیک الکتریکی |
| نوع فرمان | دستی یا مکانیکی | الکتریکی و قابل برنامهریزی |
| سرعت | متوسط | بسیار بالا |
| دقت | کم | متوسط تا بالا |
| اتوماسیون | محدود | کامل |
| قابلیت کنترل | کم | بسیار زیاد |
تفاوت پنوماتیک الکتریکی با هیدرولیک
| ویژگی | پنوماتیک الکتریکی | هیدرولیک |
| نیرو | متوسط | بسیار زیاد |
| سرعت | بالا | متوسط |
| تمیزی | بسیار تمیز | احتمال نشتی روغن |
| هزینه | پایین | بالا |
| کاربرد | خطوط سریع | پرسهای سنگین |
نکات مهم در طراحی سیستم پنوماتیک الکتریکی
طراحی یک سیستم پنوماتیک الکتریکی نیازمند توجه دقیق به جزئیات و درک کامل از نحوه تعامل اجزای الکتریکی و پنوماتیکی است. برای اینکه سیستم در شرایط واقعی عملکردی پایدار، ایمن و قابل اعتماد داشته باشد، باید مجموعهای از اصول طراحی رعایت شود. این اصول شامل انتخاب صحیح تجهیزات، طراحی استاندارد مدارها، توجه به کیفیت هوای فشرده و رعایت نکات ایمنی است. هر یک از این موارد نقش مهمی در افزایش عمر مفید سیستم، کاهش خرابیها و بهبود عملکرد کلی دارد. اگر هر بخش بهدرستی انتخاب یا طراحی نشود، ممکن است سیستم دچار افت فشار، کاهش سرعت، خطاهای کنترلی یا حتی توقف کامل شود. بنابراین طراحی اصولی، پایهایترین مرحله در ایجاد یک سیستم پنوماتیک الکتریکی موفق است.
انتخاب صحیح شیر برقی
انتخاب شیر برقی مناسب یکی از مهمترین تصمیمات در طراحی سیستم است، زیرا شیر برقی نقطه اتصال بین فرمان الکتریکی و جریان هوای فشرده محسوب میشود. در این انتخاب باید به ولتاژ مورد نیاز شیر توجه شود تا با سیستم کنترل هماهنگ باشد. تعداد پورتها و وضعیتهای شیر نیز باید مطابق با نوع حرکت سیلندر یا عملگر انتخاب شود، زیرا هر کاربرد نیازمند نوع خاصی از شیر است. نوع تحریک شیر، سرعت عملکرد، زمان پاسخ و میزان مصرف انرژی نیز از عوامل مهمی هستند که بر عملکرد سیستم تأثیر میگذارند. دبی هوای عبوری از شیر نیز باید متناسب با نیاز سیلندر انتخاب شود تا سرعت و قدرت حرکت بهدرستی تأمین گردد. انتخاب نادرست شیر میتواند باعث کاهش سرعت، افت فشار یا عملکرد نامطمئن سیستم شود.
انتخاب سیلندر مناسب
سیلندر پنوماتیکی عنصر اصلی تولید حرکت است و انتخاب صحیح آن تأثیر مستقیم بر کارایی سیستم دارد. قطر پیستون باید بر اساس نیروی مورد نیاز انتخاب شود، زیرا نیروی تولیدی سیلندر مستقیماً به قطر آن وابسته است. کورس سیلندر نیز باید دقیقاً مطابق با فاصله حرکتی مورد نیاز تعیین شود تا از ضربههای انتهایی یا توقفهای ناخواسته جلوگیری شود. سرعت حرکت سیلندر به فشار هوا، دبی شیر و طراحی مدار بستگی دارد و باید با نیاز فرآیند هماهنگ باشد. نوع نصب سیلندر نیز اهمیت زیادی دارد، زیرا نصب نامناسب میتواند باعث لرزش، انحراف یا کاهش عمر مفید سیلندر شود. انتخاب سیلندر مناسب باعث افزایش دقت، سرعت و پایداری سیستم میشود.
طراحی صحیح مدار الکتریکی
مدار الکتریکی در سیستم پنوماتیک الکتریکی نقش مغز کنترلکننده را دارد و باید با دقت و بر اساس استانداردهای صنعتی طراحی شود. استفاده از فیوزهای مناسب برای حفاظت مدار در برابر اضافهبار یا اتصال کوتاه ضروری است. رلهها و تایمرها باید متناسب با جریان و ولتاژ مورد نیاز انتخاب شوند تا عملکرد مطمئن داشته باشند. سیمکشی باید طبق استاندارد انجام شود تا از نویز الکتریکی، قطع شدن سیمها یا ایجاد خطاهای کنترلی جلوگیری شود. استفاده از PLC یا کنترلر مناسب نیز اهمیت زیادی دارد، زیرا کنترلر باید توانایی پردازش فرمانها، دریافت اطلاعات از سنسورها و مدیریت چرخههای کاری را داشته باشد. طراحی اصولی مدار الکتریکی باعث افزایش دقت، سرعت و قابلیت اطمینان سیستم میشود.
کیفیت هوای فشرده
کیفیت هوای فشرده یکی از عوامل کلیدی در عملکرد صحیح سیستم پنوماتیک است. اگر هوا دارای رطوبت، گردوغبار یا ذرات معلق باشد، میتواند باعث خرابی شیرها، کاهش عمر سیلندرها و ایجاد نشتی در اتصالات شود. استفاده از فیلتر مناسب برای حذف ذرات، رطوبتگیر برای کاهش میزان آب موجود در هوا و رگلاتور فشار برای تنظیم فشار خروجی ضروری است. سرویس دورهای واحد مراقبت نیز باید بهطور منظم انجام شود تا از عملکرد صحیح آن اطمینان حاصل شود. کیفیت مناسب هوا باعث افزایش عمر تجهیزات، کاهش خرابیها و بهبود عملکرد کلی سیستم میشود.
ایمنی
ایمنی در طراحی سیستم پنوماتیک الکتریکی اهمیت بسیار زیادی دارد، زیرا این سیستمها در محیطهای صنعتی و در کنار اپراتورها کار میکنند. استفاده از شیرهای قطع اضطراری برای توقف سریع سیستم در مواقع خطر ضروری است. سنسورهای موقعیت باید بهگونهای نصب شوند که وضعیت سیلندرها و عملگرها را بهطور دقیق گزارش دهند و از برخورد یا خطاهای حرکتی جلوگیری کنند. سیستمهای اینترلاک نیز برای جلوگیری از انجام عملیات ناخواسته یا خطرناک استفاده میشوند و نقش مهمی در حفاظت اپراتورها و تجهیزات دارند. رعایت اصول ایمنی باعث افزایش اعتمادپذیری سیستم و کاهش خطرات احتمالی میشود.
مثال واقعی از یک سیستم پنوماتیک الکتریکی
در یک خط بستهبندی بطری، سیستم پنوماتیک الکتریکی نقش مهمی در انجام عملیات دربگذاری دارد. در این فرآیند، ابتدا یک سنسور حضور بطری را تشخیص میدهد و این اطلاعات را به PLC ارسال میکند. PLC پس از پردازش فرمان، تصمیم میگیرد که سیلندر باید فعال شود. سپس شیر برقی با دریافت فرمان الکتریکی مسیر عبور هوای فشرده را باز میکند و سیلندر به سمت بطری حرکت میکند تا درب را روی آن قرار دهد. پس از اتمام حرکت، سنسور موقعیت وضعیت سیلندر را گزارش میدهد و PLC فرمان بازگشت یا شروع چرخه بعدی را صادر میکند. این چرخه در هر دقیقه دهها بار تکرار میشود و باعث افزایش سرعت و دقت خط تولید میگردد.
آینده پنوماتیک الکتریکی
با پیشرفت فناوری و افزایش نیاز صنایع به اتوماسیون هوشمند، پنوماتیک الکتریکی نیز در مسیر توسعه قرار دارد. این سیستمها به سمت هوشمندسازی حرکت میکنند و سنسورهای دقیقتر، شیرهای برقی کممصرف و کنترل مبتنی بر اینترنت اشیا در حال تبدیل شدن به استانداردهای جدید هستند. مانیتورینگ وضعیت یا Condition Monitoring نیز به سیستمها اضافه شده تا بتوان خرابیها را قبل از وقوع پیشبینی کرد و از توقفهای ناگهانی جلوگیری نمود. این روندها باعث میشوند پنوماتیک الکتریکی در آینده کارآمدتر، دقیقتر و قابل اعتمادتر از گذشته باشد.
جمعبندی
پنوماتیک الکتریکی یکی از مهمترین فناوریهای اتوماسیون صنعتی است که با ترکیب فرمانهای الکتریکی و نیروی پنوماتیکی، سیستمی سریع، ایمن، مقرونبهصرفه و قابل برنامهریزی ایجاد میکند. این سیستم در صنایع بستهبندی، خودروسازی، غذایی، دارویی، الکترونیک و بسیاری از خطوط تولید مدرن استفاده میشود و به دلیل مزایای فراوان، همچنان یکی از محبوبترین روشهای کنترل حرکت در صنعت باقی مانده است. ترکیب سادگی پنوماتیک با هوشمندی کنترل الکتریکی باعث شده این فناوری جایگاه ویژهای در اتوماسیون صنعتی داشته باشد و انتظار میرود در آینده نیز نقش آن پررنگتر شود.
فروش پنوماتیک در آدرین صنعت پاسارگاد
شرکت ادرین صنعت پاسارگاد با تمرکز بر کیفیت و تنوع، مجموعهای کامل از تجهیزات پنوماتیکی را برای استفاده در خطوط تولید، اتوماسیون صنعتی، صنایع غذایی، بستهبندی، خودروسازی و سایر بخشها فراهم کرده است.
منابع:
Bibliometric Analysis on the Application of Electro‑Pneumatic Control System
Implementation of Affordable Automation Using Electro‑Pneumatics: An Industrial Case Study
Design and Simulation of Electro‑Pneumatic Sequential System Using FluidSim
