طراحی نقشه و شماتیک سیستمهای پنوماتیک صنعتی
مقالهای جامع برای مهندسان، تکنسینها و طراحان سیستمهای اتوماسیون
طراحی نقشه و شماتیک سیستمهای پنوماتیک یکی از مهمترین مراحل در توسعه و اجرای پروژههای اتوماسیون صنعتی است. یک نقشهٔ دقیق و استاندارد نهتنها عملکرد صحیح سیستم را تضمین میکند، بلکه در نگهداری، عیبیابی، توسعهٔ آینده و کاهش هزینههای عملیاتی نقش اساسی دارد. در صنایع مختلف از جمله بستهبندی، خودروسازی، داروسازی، خطوط مونتاژ و ماشینآلات CNC، سیستمهای پنوماتیک به دلیل سادگی، سرعت بالا و هزینهٔ مناسب، جایگاه ویژهای دارند. اما این مزایا تنها زمانی بهطور کامل محقق میشوند که طراحی شماتیک با اصول مهندسی و استانداردهای معتبر انجام شود.
در این مقاله، فرآیند طراحی نقشهٔ پنوماتیک را از مرحلهٔ تحلیل نیاز تا مستندسازی نهایی بررسی میکنیم و نکات کلیدی، استانداردها، نمادها و روشهای حرفهای را توضیح میدهیم. هدف این است که یک راهنمای کامل و کاربردی ارائه شود تا طراحان بتوانند سیستمهایی پایدار، ایمن و قابل توسعه ایجاد کنند.
اهمیت طراحی نقشه و شماتیک در سیستمهای پنوماتیک
طراحی نقشه و شماتیک در سیستمهای پنوماتیک یکی از بنیادیترین مراحل در مهندسی اتوماسیون صنعتی است، زیرا این نقشهها در واقع زبان مشترک میان طراحان، تکنسینها، اپراتورها و تیمهای تعمیر و نگهداری محسوب میشوند. هر سیستم پنوماتیک، هرچقدر هم که از قطعات باکیفیت و تجهیزات پیشرفته تشکیل شده باشد، بدون یک نقشهٔ دقیق و استاندارد نمیتواند عملکرد قابل اعتماد و پایداری ارائه دهد. نبود یک شماتیک صحیح باعث میشود کوچکترین تغییر، خرابی یا توقف در سیستم به یک چالش بزرگ تبدیل شود و زمان از کارافتادگی خط تولید افزایش یابد. در مقابل، وجود یک نقشهٔ مهندسیشده و خوانا باعث میشود انتخاب قطعات با دقت بیشتری انجام شود، مسیر جریان هوا بهصورت شفاف قابل پیگیری باشد، نقاط حساس و بحرانی سیستم بهوضوح مشخص شوند و امکان توسعه یا تغییرات آینده بدون نیاز به بازطراحی کامل فراهم شود. این نقشهها همچنین نقش مهمی در کاهش هزینههای تعمیرات و نگهداری دارند، زیرا تکنسینها میتوانند با سرعت بیشتری مسیرها را دنبال کنند، منبع مشکل را تشخیص دهند و بدون آزمون و خطای طولانی، سیستم را به حالت عادی بازگردانند.
اهمیت نقشهکشی در این است که ساختار سیستم را از حالت ذهنی و پراکنده به یک مدل تصویری دقیق تبدیل میکند. این مدل تصویری نهتنها ترتیب عملکرد اجزا را نشان میدهد، بلکه ارتباط بین شیرها، سیلندرها، واحد مراقبت، مسیرهای تغذیه و تخلیه، سنسورها و تجهیزات کنترلی را نیز مشخص میکند. در بسیاری از پروژههای صنعتی، کیفیت نقشه حتی از کیفیت قطعات نیز مهمتر است، زیرا یک طراحی اشتباه میتواند بهترین تجهیزات را هم ناکارآمد کند. برای مثال، اگر مسیرهای هوا بهدرستی طراحی نشوند، افت فشار در بخشهای مختلف سیستم رخ میدهد و این موضوع باعث کاهش سرعت یا قدرت عملگرها میشود. یا اگر ترتیب عملکرد شیرها و سیگنالها بهدرستی مشخص نشده باشد، سیستم دچار گیرکردن، تداخل حرکتی یا توقف ناگهانی میشود. این مشکلات معمولاً ناشی از نقص در طراحی شماتیک هستند، نه نقص در قطعات.
نقشهٔ استاندارد همچنین نقش مهمی در ایمنی سیستم دارد. در یک سیستم پنوماتیک، فشار هوا میتواند در صورت طراحی اشتباه باعث آسیب به تجهیزات یا حتی خطر برای اپراتورها شود. وجود شیرهای ایمنی، مسیرهای تخلیه اضطراری، واحدهای مراقبت و کنترل فشار باید در نقشه بهصورت دقیق مشخص شوند تا در هنگام نصب یا تعمیر، هیچ ابهامی وجود نداشته باشد. علاوه بر این، نقشهٔ دقیق امکان مستندسازی کامل پروژه را فراهم میکند و این مستندات در آینده برای توسعهٔ سیستم، آموزش نیروهای جدید، یا انتقال دانش فنی به تیمهای دیگر بسیار ارزشمند هستند.
در نهایت، طراحی نقشه و شماتیک یک سیستم پنوماتیک تنها یک کار ترسیمی نیست، بلکه یک فرآیند مهندسی عمیق است که نیازمند شناخت کامل رفتار هوا، استانداردهای بینالمللی، اصول طراحی صنعتی و تجربهٔ عملی است. هرچه این مرحله با دقت بیشتری انجام شود، سیستم نهایی پایدارتر، قابل اعتمادتر و اقتصادیتر خواهد بود.
مراحل اصلی طراحی نقشه و شماتیک پنوماتیک
طراحی حرفهای یک سیستم پنوماتیک مجموعهای از مراحل دقیق و مهندسیشده است که هرکدام نقش تعیینکنندهای در عملکرد نهایی سیستم دارند. این مراحل از تحلیل نیازها آغاز میشود و تا مستندسازی نهایی ادامه پیدا میکند. اگر هر مرحله با دقت کافی انجام نشود، سیستم در آینده با مشکلاتی مانند افت فشار، تداخل حرکتی، خرابیهای مکرر یا هزینههای نگهداری بالا مواجه خواهد شد. بنابراین شناخت و اجرای صحیح این مراحل برای هر طراح یا مهندس اتوماسیون ضروری است.
تحلیل نیازها و تعریف عملکرد سیستم
نخستین مرحله در طراحی نقشهٔ پنوماتیک، تحلیل دقیق نیازهای سیستم و تعریف عملکرد مورد انتظار است. در این مرحله طراح باید بهطور کامل بداند که سیستم قرار است چه وظایفی را انجام دهد و هر عملگر چه نقشی در فرآیند دارد. تعداد سیلندرها یا موتورهای پنوماتیک، نوع حرکت هر عملگر، ترتیب حرکات، سرعت مورد نیاز، نیروی لازم، طول کورس، شرایط محیطی مانند دما، رطوبت و میزان آلودگی، و همچنین محدودیتهای فضا و نصب همگی باید بهصورت دقیق مشخص شوند. این اطلاعات پایهٔ اصلی طراحی هستند و هرگونه ابهام در این مرحله میتواند در مراحل بعدی باعث انتخاب اشتباه قطعات، طراحی نادرست مسیرها یا بروز مشکلات عملکردی شود. تحلیل نیازها در واقع نقشهٔ ذهنی طراح را شکل میدهد و مسیر طراحی را مشخص میکند.

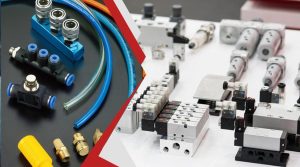

انتخاب قطعات مناسب
پس از مشخص شدن نیازها، مرحلهٔ انتخاب قطعات آغاز میشود که یکی از حساسترین بخشهای طراحی است. در این مرحله طراح باید بر اساس محاسبات دقیق و استانداردهای سازندگان معتبر، اجزای اصلی سیستم را انتخاب کند. این اجزا شامل کمپرسور، واحد مراقبت شامل فیلتر، رگلاتور و روغنزن، شیرهای کنترل جهت، شیرهای کنترل فشار و جریان، سیلندرها و عملگرها، شیلنگها و اتصالات، و تجهیزات کنترلی مانند سنسورها هستند. انتخاب هر قطعه باید با توجه به فشار کاری، دبی مورد نیاز، سرعت عملکرد، شرایط محیطی و نوع کاربرد انجام شود. برای مثال، انتخاب قطر سیلندر باید بر اساس نیروی مورد نیاز و فشار موجود محاسبه شود و انتخاب اشتباه آن میتواند باعث کاهش قدرت یا افزایش مصرف هوا شود. این مرحله تعیینکنندهٔ کیفیت و پایداری سیستم در بلندمدت است.
تعیین ساختار کلی سیستم
در مرحلهٔ بعد، طراح باید ساختار کلی سیستم را مشخص کند و تصمیم بگیرد که کنترل سیستم به چه روشی انجام خواهد شد. سیستم میتواند بهصورت دستی، الکتروپنوماتیک، مبتنی بر PLC یا ترکیبی از این روشها کنترل شود. انتخاب نوع کنترل تأثیر مستقیم بر نوع شیرها، سنسورها، سیمکشیها و حتی ترتیب عملکرد سیستم دارد. علاوه بر این، مسیرهای اصلی هوا، نقاط انشعاب، مسیرهای برگشت، واحدهای ایمنی و محل قرارگیری تجهیزات کلیدی باید در این مرحله تعیین شوند. این مرحله در واقع اسکلتبندی سیستم است و تعیین میکند که اجزا چگونه با یکدیگر ارتباط برقرار میکنند.
ترسیم شماتیک اولیه
پس از تعیین ساختار کلی، نوبت به ترسیم شماتیک اولیه میرسد. در این مرحله طراح با استفاده از نمادهای استاندارد بینالمللی مانند ISO 1219، DIN ISO 5599 و ANSI، نقشهٔ اولیه را رسم میکند. این نقشه شامل مسیرهای اصلی هوا، شیرهای کنترل جهت، عملگرها، واحد مراقبت و سایر اجزای اصلی است. هدف از ترسیم شماتیک اولیه ایجاد یک دید کلی از سیستم و نمایش ارتباطات اصلی بین اجزا است. این نقشه هنوز شامل جزئیات کامل نیست، اما پایهٔ اصلی برای تکمیل مراحل بعدی محسوب میشود.
تکمیل جزئیات و افزودن نمادهای کنترلی
در این مرحله نقشهٔ اولیه به یک سند مهندسی کامل تبدیل میشود. طراح باید تمام جزئیات لازم را به نقشه اضافه کند، از جمله شمارهگذاری دقیق شیرها و سیلندرها، تعیین قطر شیلنگها، مشخص کردن فشارهای کاری، افزودن سنسورها و سوئیچها، تعیین مسیرهای سیگنال و اضافه کردن واحدهای ایمنی مانند شیر قطع اضطراری. این مرحله اهمیت زیادی دارد زیرا هرگونه نقص در جزئیات میتواند در زمان نصب یا تعمیر باعث سردرگمی و خطا شود. تکمیل جزئیات باعث میشود نقشه برای تکنسینها، اپراتورها و تیم نگهداری کاملاً قابل فهم باشد.

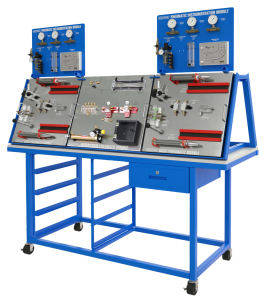

بررسی و شبیهسازی عملکرد
قبل از نهاییسازی نقشه، باید عملکرد سیستم بهصورت کامل بررسی و شبیهسازی شود. این بررسی میتواند بهصورت دستی یا با استفاده از نرمافزارهای تخصصی انجام شود. هدف از این مرحله اطمینان از صحت ترتیب حرکات، جلوگیری از ایجاد مسیرهای بسته یا اشتباه، بررسی تأمین فشار و جریان کافی برای تمام عملگرها و جلوگیری از مشکلاتی مانند گیرکردن سیلندرها یا ایجاد فشار برگشتی است. شبیهسازی به طراح کمک میکند قبل از اجرای واقعی، مشکلات احتمالی را شناسایی و اصلاح کند و از بروز خطاهای پرهزینه در مرحلهٔ نصب جلوگیری شود.
مستندسازی نهایی و آمادهسازی برای اجرا
در مرحلهٔ پایانی، نقشهها باید با فرمت استاندارد و قابل آرشیو آماده شوند. این مستندات شامل نقشهٔ شماتیک اصلی، نقشهٔ لولهکشی یا Piping Diagram، لیست قطعات یا BOM، دستورالعمل نصب و دستورالعمل نگهداری است. این اسناد باید خوانا، دقیق و قابل استفاده برای تمام افراد درگیر در پروژه باشند. مستندسازی صحیح باعث میشود سیستم در آینده بهراحتی قابل تعمیر، توسعه و بهروزرسانی باشد و دانش فنی پروژه بهصورت کامل حفظ شود.
اصول کلیدی در طراحی نقشههای پنوماتیک
طراحی نقشههای پنوماتیک نیازمند رعایت مجموعهای از اصول مهندسی است که کیفیت، ایمنی و قابلیت اطمینان سیستم را تضمین میکنند. این اصول به طراح کمک میکنند تا سیستمی ایجاد کند که نهتنها در مرحلهٔ اجرا عملکرد صحیحی داشته باشد، بلکه در طول عمر کاری خود نیز قابل نگهداری، توسعه و عیبیابی باشد. رعایت این اصول باعث میشود نقشهها خوانا، استاندارد و قابل استفاده برای تمام افراد درگیر در پروژه باشند و از بروز خطاهای پرهزینه جلوگیری شود.
اصل اول: سادگی و خوانایی
یکی از مهمترین اصول در طراحی نقشههای پنوماتیک، حفظ سادگی و خوانایی است. نقشه باید بهگونهای ترسیم شود که هر تکنسین یا مهندس، حتی بدون سابقهٔ طولانی در پروژه، بتواند در کوتاهترین زمان ساختار سیستم را درک کند. پیچیدگی بیش از حد در مسیرها، استفاده از خطوط متعدد و نامنظم یا قرار دادن اجزا در موقعیتهای نامناسب باعث سردرگمی و افزایش احتمال اشتباه در نصب، تعمیر یا عیبیابی میشود. یک نقشهٔ ساده و خوانا نهتنها سرعت کار را افزایش میدهد، بلکه احتمال بروز خطاهای انسانی را نیز کاهش میدهد و باعث میشود سیستم در شرایط واقعی عملکرد قابل پیشبینیتری داشته باشد.
اصل دوم: استفاده از نمادهای استاندارد
در طراحی نقشههای پنوماتیک، استفاده از نمادهای استاندارد بینالمللی اهمیت بسیار زیادی دارد. نمادهای غیر استاندارد یا محلی ممکن است برای طراح قابل فهم باشند، اما برای تکنسینها، اپراتورها یا تیمهای نگهداری که در آینده با سیستم کار میکنند، ایجاد ابهام میکند. استاندارد ISO 1219 یکی از معتبرترین منابع برای نمادهای پنوماتیک است و استفاده از آن باعث میشود نقشهها در هر محیط صنعتی قابل درک باشند. رعایت استانداردها همچنین امکان انتقال دانش فنی، همکاری بین تیمها و مستندسازی صحیح را فراهم میکند و از بروز اشتباهات ناشی از تفسیر نادرست نمادها جلوگیری میکند.
اصل سوم: شمارهگذاری دقیق
شمارهگذاری دقیق اجزا یکی از اصول کلیدی در طراحی نقشههای پنوماتیک است. هر قطعه باید یک شمارهٔ یکتا داشته باشد تا در نقشه، لیست قطعات و نقشهٔ لولهکشی قابل ردیابی باشد. این شمارهگذاری باعث میشود تکنسینها بتوانند در هنگام نصب یا تعمیر، قطعات را بهسرعت شناسایی کنند و از اشتباه در انتخاب یا جایگذاری اجزا جلوگیری شود. شمارهگذاری صحیح همچنین در فرآیند سفارش قطعات یدکی، نگهداری پیشگیرانه و مستندسازی پروژه نقش مهمی دارد و باعث میشود سیستم در طول زمان قابل مدیریتتر باشد.
اصل چهارم: مسیرهای واضح و بدون تداخل
در طراحی مسیرهای هوا، وضوح و عدم تداخل خطوط اهمیت زیادی دارد. مسیرهایی که روی هم قرار میگیرند یا بهصورت پیچیده ترسیم میشوند، باعث ایجاد ابهام و دشواری در خواندن نقشه میشوند. استفاده از خطوط مستقیم، زاویههای مشخص و فاصلهٔ مناسب بین مسیرها باعث میشود نقشه ساختار واضحتری داشته باشد. مسیرهای واضح همچنین در زمان عیبیابی بسیار کمککننده هستند، زیرا تکنسین میتواند مسیر جریان هوا را بدون سردرگمی دنبال کند و نقطهٔ مشکل را سریعتر پیدا کند. طراحی مسیرهای منظم و بدون تداخل یکی از نشانههای یک نقشهٔ حرفهای و استاندارد است.
اصل پنجم: پیشبینی توسعهٔ آینده
یکی از ویژگیهای مهم یک طراحی حرفهای، قابلیت توسعهٔ آینده است. سیستمهای پنوماتیک در بسیاری از صنایع بهمرور زمان دچار تغییر یا گسترش میشوند و اگر نقشه بهگونهای طراحی نشده باشد که این تغییرات را پشتیبانی کند، طراحان مجبور خواهند شد کل سیستم را بازطراحی کنند. پیشبینی توسعهٔ آینده شامل در نظر گرفتن فضای کافی برای افزودن عملگرهای جدید، پیشبینی مسیرهای اضافی، انتخاب شیرهایی با ظرفیت مناسب و طراحی ساختار قابل انعطاف است. این رویکرد باعث کاهش هزینههای آینده و افزایش عمر مفید سیستم میشود.
اشتباهات رایج در طراحی نقشههای پنوماتیک
در بسیاری از پروژههای صنعتی، مشکلات سیستمهای پنوماتیک ناشی از اشتباهات طراحی هستند. انتخاب اشتباه قطر شیلنگها، عدم پیشبینی افت فشار در مسیرهای طولانی، استفاده از شیرهای نامناسب برای نوع کاربرد، نبود واحد مراقبت در نزدیکی عملگرها، طراحی مسیرهای پیچیده و طولانی، بیتوجهی به شرایط محیطی مانند دما و رطوبت و همچنین نبود شیرهای ایمنی و قطع اضطراری از جمله خطاهای رایج هستند. این اشتباهات میتوانند باعث کاهش کارایی سیستم، افزایش مصرف انرژی، خرابیهای مکرر و هزینههای بالای تعمیرات شوند. پرهیز از این خطاها نیازمند تجربه، دقت و آشنایی کامل با استانداردهای طراحی است.
نقش نرمافزارها در طراحی نقشههای پنوماتیک
نرمافزارهای تخصصی نقش مهمی در طراحی نقشههای پنوماتیک دارند و فرآیند طراحی را دقیقتر، سریعتر و قابل اعتمادتر میکنند. ابزارهایی مانند FluidSIM، Automation Studio، EPLAN و SolidWorks Pneumatic Tools امکان شبیهسازی عملکرد سیستم، تست ترتیب حرکات، بررسی افت فشار، تولید لیست قطعات یا BOM و ایجاد خروجیهای استاندارد را فراهم میکنند. استفاده از این نرمافزارها به طراح کمک میکند قبل از اجرای واقعی، مشکلات احتمالی را شناسایی و اصلاح کند و نقشهای تولید کند که از نظر مهندسی کامل و قابل اعتماد باشد. این ابزارها همچنین فرآیند مستندسازی را سادهتر میکنند و باعث میشوند نقشهها با استانداردهای صنعتی هماهنگ باشند.
جمعبندی
طراحی نقشه و شماتیک سیستمهای پنوماتیک صنعتی یک فرآیند دقیق و چندمرحلهای است که نیازمند دانش فنی، تجربه و آشنایی با استانداردهای بینالمللی است. یک نقشهٔ حرفهای نهتنها اجرای پروژه را سادهتر میکند، بلکه در نگهداری، توسعه و افزایش ایمنی سیستم نقش کلیدی دارد. با رعایت اصول طراحی، انتخاب صحیح قطعات، استفاده از نمادهای استاندارد و مستندسازی کامل، میتوان سیستمهایی پایدار، قابل اعتماد و اقتصادی ایجاد کرد.
